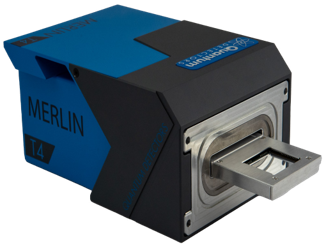

Merlin T4

"

La caméra Merlin T4 est un détecteur d’électrons directs à pixels hybrides intégrant le capteur de nouvelle génération Timepix4.

Combinant une lecture basée sur les trames et les événements, elle apporte de nouveaux niveaux de vitesse, de précision et de gamme dynamique pour l’imagerie STEM, MET avec un flux de travail ultra-rapide.

L’ASIC Timepix4, développé par le CERN et la collaboration Medipix4, intègre le meilleur de l’évolution Timepix3 et Medipix3 dans une solution puissante à puce unique.

Description
Spécifications

Débrider la prochaine génération de microscope électronique

La Merlin T4 est un détecteur de pixels hybride révolutionnaire pour la microscopie électronique à transmission (MET), conçu pour les applications sensibles aux faisceaux, ultrarapides et à forte intensité de données telles que le 4D-STEM, la Ptychographie et la MicroED.

Alimenté par l'ASIC Timepix4 du CERN, la puce de pixel la plus avancée disponible pour la communauté MET, la caméra Merlin T4 offre une résolution temporelle de 200 ps, des fréquences de trame >40 000 fps, et une acquisition basée sur les événements qui transcende les limites de trames traditionnelles.

Conçu pour relever les défis de la recherche moderne

Des transitions de phases dynamiques au mouvement des parois de domaine, en passant par la déformation mécanique et la commutation de bande interdite, la Merlin T4 permet aux chercheurs de capturer les comportements ultrarapides des matériaux dans toutes les disciplines, de la science des matériaux , des semi-conducteurs aux produits pharmaceutiques et à l'énergie.

Sa grande surface active, sa lecture sans temps mort et son architecture bi-mode (événement + trame) en font le détecteur de choix pour les laboratoires exigeant à la fois sensibilité et rapidité. La Merlin T4 peut détecter les signaux électroniques les plus subtils avec une clarté exceptionnelle, sans compromis sur le débit, la fiabilité ou l'intégration transparente dans les flux de travail de la microscopie avancée.

Applications clés

  • 4D STEM / 4D STEM ultra-rapide
  • 3D ED / MicroED
  • Ptychographie & imagerie de phase
  • Cartographie de la déformation & analyse du champ électrique
  • Microscopie de Lorentz
  • Imagerie TEM dynamique
  • Caractérisation In-Situ
  • Cryo-STEM & imagerie à faible dose





Caractéristiques

  • Surpasse le capteur Medipix3 de 20x en fréquence et 15x en flux

Permets des vitesses de balayage natives, même dans des conditions de flux intense, avec zéro temps mort et une capture pleine image.

  • Des performances temporelles et événementielles inégalées

Avec une capacité de traitement des événements 14,5 fois plus élevée et une résolution temporelle 8 fois plus fine qu’un capteur Timepix3 à puce unique, Merlin T4 établit une nouvelle norme pour l’imagerie 4D-STEM ultrarapide et l’imagerie à faible dose.

  • Le balayage à grande vitesse réduit la dérive

  Des temps d’exposition plus courts minimisent la   dérive et les dommages causés par le faisceau, ce   qui est essentiel pour les échantillons fragiles.

  • Détection basée sur les événements :

En mode événements, la Merlin T4 émet un flux de paquets de données, chacun représentant un événement électronique individuel. Chaque paquet comprend les coordonnées des pixels, le temps d’arrivée (ToA) et le temps de dépassement du seuil (ToT), ce qui permet d’effectuer des mesures temporelles et énergétiques précises à la nanoseconde près.

  • Lecture sans lacune avec des pixels à double compteur

  Merlin T4 enregistre chaque événement entrant sans   aucune perte, assurant une acquisition continue pour   les données résolues dans le temps ou les données de   séries de tilt par exemple.

  • Grande surface active (694.4 mm²)

Offre une couverture étendue du champ de vision sur un capteur à puce unique, ce qui permet une imagerie sans discontinuité entre les puces. Idéal pour l'imagerie à haut débit, les flux de travail de cartographie et la capture de structures à grande échelle avec une intégrité spatiale sans compromis.

Acquisition basée sur les événements : Redéfinir le temps en MET

La Merlin T4 prend en charge l'imagerie par événements, enregistrant le temps d'arrivée de chaque électron avec une précision de 200 ps, soit un ordre de grandeur plus rapide que les générations précédentes.

Contrairement aux systèmes conventionnels basés sur les images, le mode événements élimine les limitations temporelles des expositions discrètes. Cela permet la capture de données éparses, l'imagerie ultrarapide et le suivi dynamique des processus dans un large éventail de flux de travail.

Cette technologie est particulièrement puissante pour les applications sensibles aux faisceaux où des doses minimales d'électrons et une haute résolution temporelle sont essentielles.

Spécifications techniques

Résolution :

Matrice 512 x 448 pixels, taille des pixels 55 μm

Zone Active :

694.4 mm2

Mode événement :

Temps de dépassement du seuil et temps d'arrivée

Largeur de bande de lecture :

~81Gbps

Résolution de l'heure d'arrivée :

195 ps

Taux de comptage (mode événement) :

>70 pA de courant à 200keV

Mode trame :

Lecture-écriture en continu (sans temps mort)

Fréquences d'images maximales :

40 kfps (8-bit)

Montage :

Compact, rétractable, interlock. Compatible avec la plupart des microscopes.
